צינורות וחיתוך גיליון במכונת חיתוך לייזר אחת 700-6000w

צינורות וחיתוך גיליון במכונת חיתוך לייזר אחת 700-6000w

פרטי מוצר


הסמכה: CE
תנאי תשלום ומשלוח:
כמות הזמנה מינימלית: 1 סט
מחיר: משא ומתן
פרטי אריזה: מיכל 1 * 40FR
זמן אספקה: 30 יום עבור מכונת חיתוך לייזר בצינור גיליון ומתכת
תנאי תשלום: L / C, D / A, T / T, D / P, ווסטרן יוניון, L / C
יכולת אספקה: 50 סטים בחודש

תיאור מוצר מפורט


יישום::כל חומר המתכתעובי חיתוך:SS עד 10 מ"מ, MS עד 22 ס"מ
סוג לייזר ::סיביםCNC או לא ::כן
מצב קירור ::קירור מיםתוכנת בקרה ::Cypcut
פורמט גרפי נתמך ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTאיזור מוצא::סין
מספר דגם::TY-3015JBGשירות לאחר מכירה הניתן ::מהנדסים זמינים למכונות שירות בחו"ל
דיוק חוזר ::+ -0.03 מ"מטמפרטורת פעולה::0 ° C-45 ° C
לחות עבודה ::5%-95%טווח עיבוד:20-130mmx3000mm
מתח::AC380V ± 10% 50Hz (60 הרץ)אזור חיתוך:3000 * 1500 מ"מ סטנדרטיים, ניתן להתאים יותר גדול

גוף המכונה


1. גוף המכונה שלנו עם מבנה פלדה 8 מ"מ, טיפול בחום 600,, ריתוך מדויק, כדי להבטיח שימוש 20 שנה ללא עיוות.
2. גינה עם יציקת סגסוגת מגנזיום, יציבות חזקה ללא עיוות, תנועה מהירה.
יעילות גבוהה מערכת עישון יעוד בשני צידי גוף המכונה, אבק מפולח חזק אוסף עישון, זה יפחית את הפגיעה בעובד.
4. מיובא אוגן מפחית ומנוע סרוו, מהירות ריצה מהירה.
5. 70 להבים ו 6 מוטות שקופיות על מיטת המכונה, עם להבים קרובים להפחתת אזהרת המכונה, מוטות שקופיות עובדים עם צילינדרים כדי להעלות ולהוריד סדינים בקלות.
6. תיבת טעינה גמישה ניתן לפתיחה קדמית ושני הצדדים שהיא משכנעת לתנאי עבודה של המכונה.

יתרון של מכונת לייזר סיב


1) איכות קרן מעולה: קוטר פוקוס קטן יותר ויעילות עבודה גבוהה, איכות גבוהה.

2) מהירות חיתוך גבוהה: מהירות החיתוך היא יותר מ 60 m / min

3) ריצה יציבה: אימוץ לייזרי סיבי יבוא בעולם העליון, ביצועים יציבים, חלקי מפתח יכולים

להגיע ל 100,000 שעות;

4) יעילות גבוהה להמרה הפוטואלקטרית: השווה עם מכונת חיתוך לייזר CO2,

מכונת חיתוך לייזר סיב יש יעילות המרה פוטואלקטרית שלוש פעמים

5) עלות נמוכה ותחזוקה נמוכה: חסוך אנרגיה והגן על הסביבה. שיעור המרות פוטואלקטרי

זה עד 25-30%. צריכת חשמל חשמלית נמוכה, זהו רק כ 20% -30% של לייזר CO2 מסורתי

מכונת גזירה. העברת קו סיבים אין צורך לשקף עדשה, לחסוך בעלויות התחזוקה;

6) פעולות קלות: העברת קו סיבים, אין התאמה של נתיב אופטי;

7) אפקטים אופטיים סופר גמישים: עיצוב קומפקטי, דרישות ייצור קלות וגמישות.

מפרט


דוגמנית3015 ד.ג.
מקור לייזר בינוניסיבים
טווח חיתוך (L * W)3000 מ"מ × 1500 מ"מ
שבץ ציר Z250 מ"מ
מקסימום מהירות המיקום120 מ '/ דקה
ציר X, מקסימום. להאיץ את המהירות1.0 גרם
צורת קירורקירור מים
אורך גל לייזר1070 ננומטר


כוח הפלט של מקור הלייזר



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W / 6000W

(אופציונאלי)

דקה פער חיתוך≤ 0.1 מ"מ
דיוק המיקום של סרני X, Y ו- Z± 0,03 מ"מ
דיוק מיקום חוזר ונשנה של סרני X, Y ו- Z± 0.01 מ"מ
עובי של חומר חיתוך (לפי חומר)0.2 - 25 מ"מ
דגם הנהגמנוע סרוו מיובא
דרישת חשמל380 וולט, 50/60 הרץ
טמפרטורת עבודה0-45 ℃
זמן עבודה רציף24 שעות
משקל המכונהבערך 12000 ק"ג
רמת הגנה מוחלטת על אספקת החשמלIP54



תמונות מפורטות




שם: גוף מכונה ואביזרים

טיפול בחום a.600 ℃, קירור 24 שעות בתנור, ריתוך הגנת CO2 מדויק, כדי להבטיח שימוש 20 שנה ללא עיוות.
צירי X / Y / Z סינכרוניים: ציר ה- Z יכול לרוץ 150 מ"מ, מתאים לחיתוך זנים רבים של יריעות מתכת.
איכות גבוהה מבטיחה עמידות ותחזוקה קלה יותר.

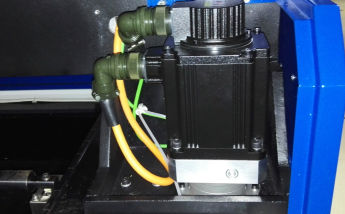

שם:מנוע סרוו AC ונהג

מנוע הסרוו המיובא (ציר Y המונע על ידי שני מנועי סרוו) יחד עם הקטנטן הפלנטרי המתוחכם מבטיח הנעה קבועה, מדויקת ואמינה.



שם:מדריכים לינאריים מדויקים

מערכת חיתוך מתקדמת, כוח לייזר ותנועת סרוו מתאימים זה לזה בצורה מושלמת, מיובאת מערכת הילוכים ומניעת כונן מתלה, שולחן עבודה כפול להחלפה, בכדי להבטיח מהירות עיבוד ודיוק גבוהים יותר.

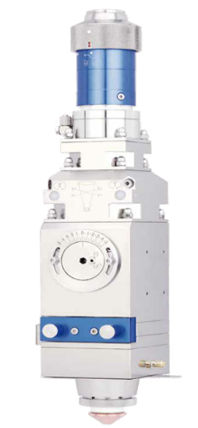

שם:ראש חותך



לראש החיתוך ללא מגע יש את הפונקציה של מעקב אחר גובה אוטומטי ואנטי התנגשות, המשפר מאוד את מהירות החיתוך, החלקות ודיוק החיתוך תחת אותו כוח פלט. במילה אחת, ניתן להגדיל את יעילות החיתוך.

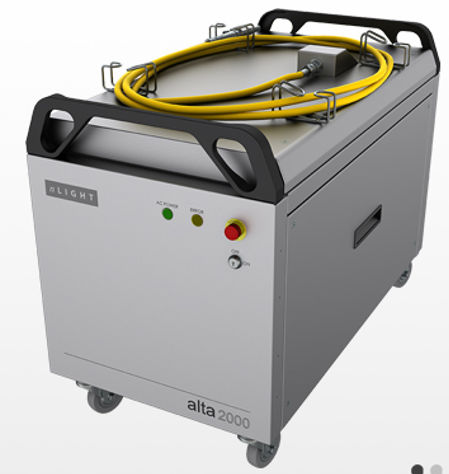

שם:מקור לייזר

מהירות מהירה, קו חיתוך דיוק גבוה וקצה חיתוך חלק



























































































חיתוך דוגמאות


אימונים


לאחר חתימת החוזה, החברה שלך יכולה לארגן את הטכנולוג לבוא במפעל שלנו כדי ללמוד ידע בסיסי בציוד ותפעול חיוני, זמן אימונים מספיק על 1-3 ימים, תכני ההדרכה הם כדלקמן:

א) הכשרת תוכנות רישום נפוצות;

ב) נהלי אימונים לסירוגין ומכונה;

ג) המשמעות של פרמטרי הבקרה ותוכנות התוכנה, הגדרת טווח הפרמטרים;

ד) ניקוי ותחזוקה בסיסיים של המכונה;

ה) פתרון בעיות נפוצות בחומרה;

ו) זהירות של פעולה,

אחריות


א) .1 שנה לכל המכונה למכונת חיתוך לייזר בסיבי צינור. (משא ומתן על נזק מעשה ידי אדם.).

b). מקור לייזר לשנתיים אחריות

ג). אספקת תחזוקה לאורך זמן וחלפים

ד) הכשרה חינם לצוותי פעולה. (מהנדס יכול לנסוע לחו"ל הוא משא ומתן.)
