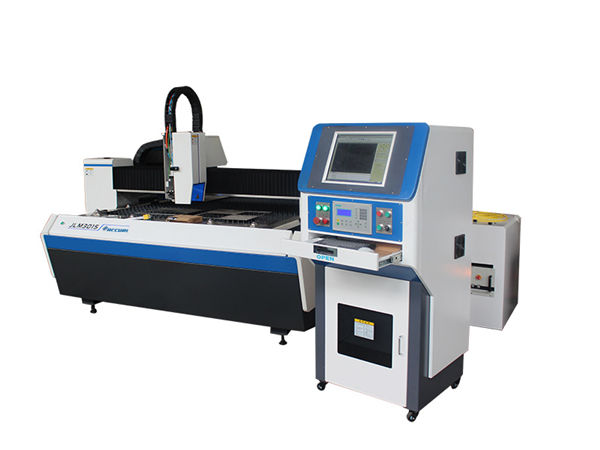

מכונות חיתוך לייזר מתכת דק דק במיוחד ללבוש אנטי קורוזיה

פרטי מוצר

הסמכה: ISO9001: 2008

תנאי תשלום ומשלוח:

כמות הזמנה מינימלית: יחידה אחת

מחיר: משא ומתן

פרטי אריזה: מארז עץ

זמן אספקה: 7-15 יום

יכולת אספקה: 2000 יחידות בחודש

תיאור מוצר מפורט

שם מוצר:	מכונת חיתוך לייזר סיבים מתכתיים בדיוק	כוח לייזר:	500 וו / 800 וו
אזור עבודה:	500 * 500 מ"מ	מהירות תנועה מקסימאלית:	60 מטר / דקה
דיוק מיקום:	± 0.01-0.03	אספקת פואה:	3 × 380V ± 10% 220V ± 10%
חבילה:	תיבת עץ	אחריות:	1 שנה

מכונת חיתוך לייזר מדויקת מתוכננת ויוצרת על ידי RISE LASER. מאומץ בטכנולוגיית לייזר מובילה ליישום מתכת דקה. המכונה משולבת במערכת חיתוך לייזר בשיש ובסיפרוץ. עם תכנון משולב, מערכת נהיגה מוטורית ליניארית כפולה עם כפול, ממשק ידידותי ועבודה יציבה לטווח ארוך.

* מבנה בטיחות
* פחות עיסוק, טוב לסדנה קטנה.
* הפעלה קלה
* מערכת חיתוך הביוץ המובילה, קלה לשימוש.
* שחיקה נגד קורוזיה
* ניתן לקבל תחזוקה חופשית של חלקי שידור, חיתוך בחומרים מאכלים.
* יציב ועמיד
* כלי מכונה משיש, פחות עיוותים, יציבות גבוהה, אנטי-הלם בזמן עבודה במהירות גבוהה.
* חיתוך דיוק
* החיתוך הטוב ביותר מגיע משוויץ RAYTOOLS ראש חיתוך לייזר
* לייזרי סיבים
* אומץ על ידי לייזרי סיבי המותג המובילים בסין המיוצרים באיכות טובה ויציבות.
* מנגנון תנועה מדויק
* מערכת נהיגה מנוע לינארית כפולה יכולה לשפר את דיוק החיתוך ויעילות.

^תצורה

^#	^פריט	^מפרט	^מותג	^הערה
¹	^{מקור לייזר}	^{800 וואט}	^{מקספוטוניקס}
²	^{מנוע ליניארי}		^רפידות
³	^{סורג אופטי}	^{רזולוציה 0.5 מיקרומטר}	^ספרד
⁴	^נהג		^{סרווטרוניקס}
⁵	^{ציר Z קבוצת מודול בורג}		^להעצים
⁶	^{ראש חיתוך לייזר}	^BT230	^רפידות
⁷	^{מעקה מדריך ליניארי דיוק}		^{הייווין}
⁸	^שיש	^{18001350200}	^שנדונג
⁹	^{כיסוי איברים}	^סטנדרט	^רפידות
¹⁰	^{עיבוד חומר}	^סטנדרט	^רפידות	^{סגסוגת אלומיניום תעופה}

^פרמטר

^{דוגמנית}		⁵⁰⁵⁰
^{גודל עבודה}		^{500 × 500 (מ"מ)}
^{מקסימום האצה}		^{1.2 גרם}
^{X AXIS}	^{מקסימום מהירות תנועה}	^{60 מטר / דקה}
	^מסלול	^{500 מ"מ}
	^{דיוק המיקום}	^{± 0.01 מ"מ}
	^{דיוק חוזר}	^{± 0.004 מ"מ}
^{Y AXIS}	^{מקסימום מהירות תנועה}	^{60 מטר / דקה}
	^מסלול	^{500 מ"מ}
	^{דיוק המיקום}	^{± 0.01 מ"מ}
	^{דיוק חוזר}	^{± 0.004 מ"מ}
^{Z AXIS}	^מסלול	^{100 מ"מ}

^{תנאי עבודה}

¹	^{טמפרטורת עבודה}	^{-10 ℃ ～ 45 ℃}
²	^{לחות יחסית}	^{＜ 90% ללא מעבה}
³	^סביבה	^{אוורור טוב, ללא רעידות}
⁴	^{ספק כוח}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{תדירות כוח}	^{50 הרץ}

הצעת מכונה

4.1 מתלה המכונה מאמצת מבנה שיש ומערכת חיתוך לייזר CNC בארה"ב. עם תכנון משולב, באמצעות עיבוד מכונות כרסום של גנטרי, כך שהתהליך יהיה מדויק. מערכת נהיגה מוטורית ליניארית, ממשק ידידותי ועבודה יציבה לטווח ארוך.
אימוץ THK יפן מעקה מדריך ליניארי דיוק, ברמת דיוק גבוהה, שחיקה נמוכה וקל להרכבה או להחלפה.

4. 2 ראש חיתוך לייזר
ראש חיתוך לייזר BT230 (מותג Raytools, שוויץ) עם מערכת מיקוד אוטומטי. זה יכול למנוע פסולת חומרים מחיתוך עיוותים. זכוכית ההגנה יכולה לשמור ולהגן על העלות הנמוכה של החלקים האופטיים החשובים בתוך ראש החיתוך. מערכת מיקוד אוטומטי מתאימה לעיבוד גיליון מתכת שאינו שטוח. בשילוב לייזרים איכותיים, ניתן להשתמש ב BT230 באופן נרחב בתעשייה הקרמית, הרפואית, מוליכים למחצה ותעשיות אחרות.

^{התנגשות}	^{100 מ"מ}
^פוקוס	^{125 מ"מ}
^{צמצם אופטי}	^{25 מ"מ}
^{נחיר (יחיד)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{חומרי עדשות}	^קוורץ
^{תקע סיבים}	^QBH
^{לחץ עזר}	^{מקסימום 20bar}
^משקל	^{~ 1.5 ק"ג}

4. מערכת בקרה

השימוש בתפעול מחשב תעשייתי מקצועי למחשב, ממשק גרפי, קל לתפעול, תוכנת בקרת חיתוך מקצועית יכול לתכנן בחופשיות מגוון גרפיקה וטקסט, עיבוד בזמן אמת, תמיכה ב- CAD, CorelDraw ותוכנת מיפוי מקצועית אחרת.
. פעולת בקרת מחשבים תעשייתית באיכות גבוהה
. מערכת חיתוך CNC יעילה מאוד, קלה להפעלה
. פונקצית מעקב אוטומטית של ציר Z
מערכת בקרת חיתוך CNC
מערכת בקרת חיתוך CNC היא שימוש בכרטיס בקרה בעל ביצועים גבוהים, המבוסס על פיתוח של Windows XP Professional, העגינה המלאה עם מערכת הבקרה של CNC, לפיכך, השליטה בזמן אמת ותוכנות בין תוכנה למקור לייזר נוחות ומהירות יותר.

התכונות העיקריות של מערכת הבקרה

פעולה יציבה, יכולת טובה נגד הפרעות
מהירות תנועה מהירה, התחלה ועצירה חלקים
אפקט חיתוך טוב, מהירות חיתוך מהירה
קיבולת משופרת לעיבוד נתונים גדולים
בקרת פלט: תומך במצב פלט ישות מאוחד, תומך בכל עמדה להתחלת חיתוך, בשילוב עם שני מצבי פלט של ה- NC והגרפיקה, ניתן לשנות לאחר פרמטרי העצירה.

תוכנה

l גרסה אנגלית זמינה
l שמירת קבצי עיבוד כנדרש
l תנועת עבודה וחיתוך תצוגת מצב
אני יכול לתמוך בקבצי NC בינלאומיים עם קוד GX DXF.
l חיתוך חישוב באופן אוטומטי
l על פי צרכי העיבוד, זה תומך בשינוי מיקום התחלת החיתוך וכיוון העיבוד, בינתיים, הדינמיקה של המערכת תתאים לכיוון ההובלה או להנחות את מיקום הקו.
בצע אופטימיזציה של זמן עבודה בעת ייבוא הקבצים או התאמה ידנית.
נתונים חלקיים שיובאו ויושמו מהקבוצה זמינים
תוכנת קינון אוטומטית CAM
תגובה גבוהה, קצב דגימה גבוה, קצב הילוכים גבוה, מבטיחים את היציבות של מערכת סרוו, באמצעות המערכת, מפתח יכול לכייל את פעולת החיישן.
מערכת CNC של EtherCAT BUS (AheadTechs) יכולה לתמוך בבקרה גמישה לממשק יותר שילוב. תמיכה למגוון מצבים של פיצוי המגרש לפירמה כדי להבטיח את דיוק העיבוד.
ניהול לעיבוד סטטיסטיקת חלקים וכמות ייצור.

^{פרמטר חיתוך תיאוריה}

^{כוח (W)}	^חומר	^{עובי (מ"מ)}	^{מהירות חיתוך (m / min)}	^גז
⁸⁰⁰	^{פלדת אל - חלד}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{פלדת פחמן}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
