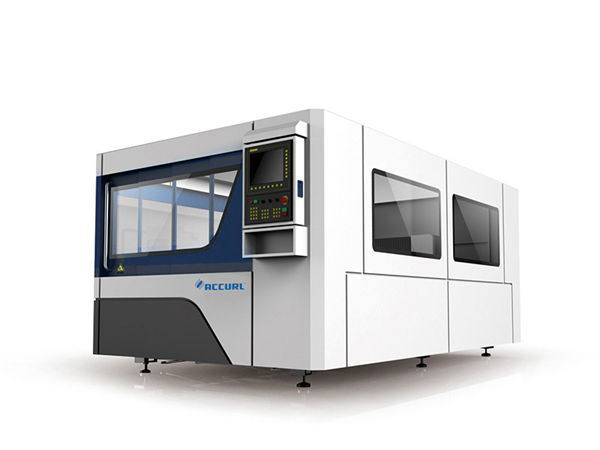

מכונות חיתוך מתכת לייזר סיב עובי חיתוך

מכונות חיתוך מתכת לייזר סיב עובי חיתוך

פרטי מוצר


הסמכה: CE
תנאי תשלום ומשלוח:
כמות הזמנה מינימלית: 1 סט
מחיר: משא ומתן
פרטי אריזה: מיכל 1 * 40 ג'יגה-בתים
זמן אספקה: 30 יום
תנאי תשלום: L / C, D / A, T / T, D / P, Western Union

תיאור מוצר מפורט


יישום::כל חומר המתכתעובי חיתוך:SS עד 12 מ"מ, MS עד 22 ס"מ
סוג לייזר ::לייזר סיבים מקורי מיובאשם:מכונת חיתוך לייזר סיב
רוחב קו דק:0.1 מ"מפורמט גרפי נתמך ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
האצה מקסימאלית:1Gדיוק חוזר ::+/- 0,03 מ"מ
טמפרטורת פעולה::0 ° C-45 ° Cמצב קירור:קירור מים
משקל (ק"ג):8600מתח::AC380V ± 10% 50Hz (60 הרץ)
אזור חיתוך:3000x1500 מ"ממוצר:מכונות חיתוך לייזר סיב חיתוך עובי SS עד 12 מ"מ, 3000x1500 מ"מ

היתרון של מכונת חיתוך לייזר סיב


1. איכות מסלול מעולה: נקודת לייזר קטנה יותר ויעילות עבודה גבוהה, באיכות גבוהה.
2. מהירות חיתוך גבוהה: מהירות חיתוך היא 2-3 פעמים מאותו כוח מכונת חיתוך לייזר CO2.
3. ריצה יציבה: לאמץ לייזרי סיב יבוא עולמיים מובילים, pe יציב
רפורמציה, חלקי מפתח יכולים להגיע ל 100,000 שעות;
יעילות גבוהה להמרה הפוטואלקטרית: השווה עם מכונת חיתוך לייזר CO2, למכונת חיתוך לייזר סיב יש יעילות המרה הפוטואלקטרית שלוש פעמים.
5. עלות נמוכה: חסוך אנרגיה והגן על הסביבה. שיעור ההמרות הפוטואלקטרי הוא עד 25-30%. צריכת חשמל חשמלית נמוכה, זהו רק כ 20% -30% ממכונת חיתוך לייזר CO2 מסורתית.
תחזוקה נמוכה: העברת קו סיבים אין צורך לשקף עדשה, לחסוך בעלות התחזוקה;
7 פעולות קלות: העברת קו סיבים, ללא התאמת נתיב אופטי.

התכונות העיקריות של מכונת חיתוך לייזר סיב


1) אימוץ גרמניה המפורסם בעולם Dlaser סיבי מקור לייזר וארה"ב מכונת חיתוך לייזר &
מערכת פוקוס דינמית, היא יכולה לחתוך ולנקב חומר מתכת מסוג אחר בדיוק רב
ומהירות גבוהה.
2) מכיוון שהלייזר מועבר באמצעות סיבים, אין זה צורך בתחזוקה או בהתאמה של הנתיב האופטי בלייזר.
זה מקטין מאוד את שיעור התקלה של המכונות ומאריך את חיי העבודה.
3) שטח חיתוך בפורמט גדול עונה על הדרישות של סוגים שונים של עיבוד מתכת.

מפרט


מקור לייזר בינוניסיבים
טווח חיתוך (L * W)3000 מ"מ × 15000 מ"מ
שבץ ציר Z250 מ"מ
מקסימום מהירות המיקום120 מ '/ דקה
ציר X, מקסימום. להאיץ את המהירות1.0 גרם
צורת קירורקירור מים
אורך גל לייזר1070 ננומטר


כוח הפלט של מקור הלייזר



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(אופציונאלי)

דקה פער חיתוך≤ 0.1 מ"מ
דיוק המיקום של סרני X, Y ו- Z± 0,03 מ"מ
דיוק מיקום חוזר ונשנה של סרני X, Y ו- Z± 0.01 מ"מ
עובי של חומר חיתוך (לפי חומר)0.2 - 25 מ"מ
דגם הנהגמנוע סרוו מיובא
דרישת חשמל380 וולט, 50/60 הרץ
טמפרטורת עבודה0-45 ℃
זמן עבודה רציף24 שעות
משקל המכונהבערך 8600 ק"ג
רמת הגנה מוחלטת על אספקת החשמלIP54

טבלת הפניות לחיתוך עובי


כוח לייזרעובי חיתוך מקסימלי
פלדת פחמן (מ"מ)נירוסטה (מ"מ)אלומיניום (מ"מ)פליז

(מ"מ)

700 וולט8311
1000 וולט12422.5
1500 וולט14543
2000W16654
3000 וולט221068
מעל פרמטר לעיון בלבד



חומרי יישום


ציוד חיתוך לייזר סיבי מתאים לחיתוך מתכת כמו גיליון נירוסטה, צלחת פלדה עדינה, גיליון פלדת פחמן, פלטת פלדה סגסוגת, גיליון פלדת קפיץ, צלחת ברזל, ברזל מגולוון, גיליון מגולוון, פלטת אלומיניום, גיליון נחושת, גיליון פליז, צלחת ברונזה , צלחת זהב, צלחת כסף, צלחת טיטניום, פח מתכת, צלחת מתכת, צינורות וצינורות וכו '.

תעשיות יישומים


מכונות חיתוך לייזר סיבים נמצאים בשימוש נרחב בייצור שלטי חוצות, פרסום, שלטים, שילוט, מכתבי מתכת, מכתבי LED, כלי מטבח, מכתבי פרסום, עיבוד פחים, רכיבי מתכות וחלקים, כלי ברזל, שלדה, מתלים וארונות עיבוד, מלאכת מתכת, כלי אמנות מתכת, חיתוך פאנל מעלית, חומרה, חלקי רכב, מסגרת משקפיים, חלקים אלקטרוניים, לוחיות וכו '.

תמונות מפורטות




שם:גוף המכונה והאביזרים 600 ס"מ. טיפול בחום, קירור 24 שעות בתנור, ריתוך הגנת CO2 מדויק, כדי להבטיח שימוש 20 שנה ללא עיוות.
צירי X / Y / Z סינכרוניים: ציר ה- Z יכול לרוץ 150 מ"מ, מתאים לחיתוך זנים רבים של יריעות מתכת.
איכות גבוהה מבטיחה עמידות ותחזוקה קלה יותר.
שם:מנוע סרוו AC ונהג מנוע סרוו מיובא (ציר Y המונע על ידי שני מנועי סרוו) יחד עם מפחית הפלנטריים המתוחכמים מבטיח הנעה קבועה, מדויקת ואמינה.
שם:מדריכים לינאריים מדויקים מערכת חיתוך מתקדמת, כוח לייזר ותנועת סרוו מתאימים זה לזה בצורה מושלמת, מיובאת מערכת הילוכים כוננית ומכונית מתלה, שולחן עבודה כפול להחלפה, כדי להבטיח מהירות עיבוד ודיוק גבוהים יותר.
שם:ראש חותך

לראש החיתוך ללא מגע יש את הפונקציה של מעקב אחר גובה אוטומטי ואנטי התנגשות, המשפר מאוד את מהירות החיתוך, החלקות ודיוק החיתוך תחת אותו כוח פלט. במילה אחת, ניתן להגדיל את יעילות החיתוך.

שם:מהירות מקורית בלייזר, קו חיתוך דיוק גבוה וקצה חיתוך חלק

חיתוך דוגמאות


אימונים


שירות לאחר מכירה, מהדרכה להתקנת מכונה (3 דרכים):

1. הדרכת וידיאו ומדריך למשתמש באנגלית שיוצע להתקנה, תפעול, תחזוקה וצילום בעיות, ומדריך טכני שיוצע באמצעות דואר אלקטרוני, פקס, טלפון / whatsapp / סקייפ // וכן הלאה, כשאתם נפגשים כמה בעיות התקנה, שימוש או התאמה.
2. החברה שלך יכולה לארגן טכנולוגי לבוא במפעל שלנו כדי ללמוד ידע בסיסי על ציוד ותפעול חיוני, זמן אימונים מספיק על 3-5 ימים, תוכן ההדרכה הוא כדלקמן:
א) הכשרת תוכנות רישום נפוצות;
ב) נהלי אימונים לסירוגין ומכונה;
ג) המשמעות של לוח הבקרה ופרמטרי התוכנה, הגדרת טווח הפרמטרים
ד) ניקוי ותחזוקה בסיסיים של המכונה;
ה) פתרון בעיות נפוצות בחומרה;
ו) זהירות מהפעולה.
שירות הדרכה מדלת לדלת. ויזה, הוצאות נסיעה ולינה יהיו בעלות הלקוח. עדיף לארגן מתורגמן לשני המהנדסים שלנו במהלך תקופת ההכשרה. זמן אימון: 3-5 ימים.

אחריות


א) .1 שנה לכל המכונה (משא ומתן על נזק מעשה ידי אדם.).
b). מקור לייזר לשנתיים אחריות
ג). אספקת תחזוקה לאורך זמן וחלפים
ד) הכשרה חינם לצוותי פעולה. (מהנדס יכול לנסוע לחו"ל הוא משא ומתן.)

אריזה ומשלוח


1. מקרה העץ שלנו הוא לאחר טיפול בחיטוי. אין צורך בבדיקת עץ, חוסך זמן משלוח.
2. כל חלקי החילוף של המכונה היו מכוסים על ידי כמה חומרים רכים, בעיקר באמצעות צמר פנינה.
הימנעות מכל הנזקים שעלולים להתרחש בתהליך המסירה. לאחר מכן נכסה את הפלסטיק ונעטוף אותו בחוזקה, וודא שלם של החומרים הרכים המכוסים, והימנע גם מאטימות חסינות מים וחלודה.
3. הכי הוא מקרה עץ עם טפסות קבועות.
בתחתית מקרה העץ יש שקע ברזל יציב, נוח לטיפול והובלה.
