מכונת חריטת לייזר סיב 10 מטר גוף עיצוב מכונה

מכונת חריטת לייזר סיב 10 מטר גוף עיצוב מכונה

פרטי מוצר


הסמכה: CE
תנאי תשלום ומשלוח:
כמות הזמנה מינימלית: 1 סט
מחיר: משא ומתן
פרטי אריזה: מיכל 1 * 40 ג'יגה-בתים
זמן אספקה: 30 יום
תנאי תשלום: L / C, D / A, T / T, D / P, Western Union

תיאור מוצר מפורט


יישום:כל חומר המתכתעובי חיתוך:עד 1 מ"מ SS
סוג לייזר:לייזר סיבים מקורי מיובאעובי חיתוך מקסימלי:20 מ"מ / CS; 10 מ"מ / SS
רוחב קו דק:0.1 מ"מתוכנת בקרה:Cypcut
פורמט גרפי נתמך:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTשם מותג:
דיוק חוזר:+/- 0,03 מ"מטמפרטורת פעולה:0 ° C-45 ° C
מצב קירור:קירור מיםמקור לייזר:IPG / Nlight / Raycus / Max
מתח:AC380V ± 10% 50Hz (60 הרץ)אזור חיתוך:3000x1500 מ"מ

יישום


מיושם לרצועת נירוסטה רגילה בעובי 0.2 עד 14 מ"מ

מוצר


חותכים מעגל עגול 100-800 מ"מ

הגירת פרויקט


קודפריט
1מערכת סילוק גרוטאות
2זרוע מכנית
3מכונת חיתוך לייזר
4ארון הבקרה החשמלי המרכזי
5מערכת קירור
6מכונת האכלה

מפרט לייזר


מקור לייזר בינוניסיבים
טווח חיתוך (L * W)10000 מ"מ × 15000 מ"מ
שבץ ציר Z250 מ"מ
מקסימום מהירות המיקום120 מ '/ דקה
ציר X, מקסימום. להאיץ את המהירות1.0 גרם
צורת קירורקירור מים
אורך גל לייזר1070 ננומטר


כוח הפלט של מקור הלייזר



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(אופציונאלי)

דקה פער חיתוך≤ 0.1 מ"מ
דיוק המיקום של סרני X, Y ו- Z± 0,03 מ"מ
דיוק מיקום חוזר ונשנה של סרני X, Y ו- Z± 0.01 מ"מ
עובי של חומר חיתוך (לפי חומר)0.2 - 25 מ"מ
דגם הנהגמנוע סרוו מיובא
דרישת חשמל380 וולט, 50/60 הרץ
טמפרטורת עבודה0-45 ℃
זמן עבודה רציף24 שעות
משקל המכונהבערך 12000 ק"ג
רמת הגנה מוחלטת על אספקת החשמלIP54

פרמטר מכונת חיתוך לייזר


מיטת המחרטה עשויה ממבנה הריתוך הכולל, לאחר חישול לאחר הקלה במתח היו עיבוד גס והטיפול הזדקנות הרטט המשני של גימור מתכת, טוב יותר לפתור את הלחץ עקב ריתוך, ובכך לשפר מאוד את היציבות של כלי המכונה. X, Y, ציר Z מאמצ את מנוע הסרוו היפני, המצויד במפחית הילוך טחינה דיוק גבוהה ומתלה קשיחות, מדריך ליניארי דיוק גבוה, כגון מנגנון הילוכים יעיל, מבטיח ביעילות את דיוק ההעברה; המכונה מצוידת במכשיר סיכה אוטומטי, באזור החיתוך יש אבק מתיש מכשיר, מכונית בזבוז בתחתית אזור החיתוך, תנועת חיתוך מכנית, שמירה על פעולת מילוי לקויה בקשת, לא צריך לחזור למוצא לאחר פעם אחת חיתוך נסיעות, ובכך לחסוך זמן רב, מהירות החיתוך השתפרה מאוד. על ידי חישוב, ניתן לשפר את היעילות של יותר מ- 15% מהחיתוך בעזרת שיפור זה.

העברת בקרת התנועה של חיתוך המיטה על ידי שרשרת המונעת על ידי מנוע סרוו, משטח המיטה מורכב מכובע צילינדר נחושת ואלומיניום, כובע נחושת יכול להפחית את צלחת השריטה ביעילות, להפחית את עלות ההחלפה.

איסוף, פריקה, יישור, פרמטרים של מכשיר האכלה


קודביצועים פרמטרהערה
1

משקל העמסה המרבי של הסליל



10T (מקסימום)
2רוחב הסליל200 מ"מ - 1300 מ"מ
3עובי סליל0.3 מ"מ ~ 1.5 מ"מ
4גליל חומר קוטר פנימי



Ø460-530 מ"מ
5קוטר חיצוני של גליל החומרØ1300 מ"מ (מקסימום)
6מהירות קו ייצור20 מטר / דקה
7מצב טעינהטוען מכונית
8שיטת מתיחות



דיכוי הידראולי



9שיטת בלימה



בלם דיסק פנאומטי



10בקרת האכלה



אינדוקציה חשמלית



11סלילבקרת תדר



12מוביל; חומר עם קרטון



אוטומטית
13לחיצה על מכשיר



אוטומטי
14רולר שטוח למעלה 11 למטה 12
15גליל קמצוץ1 set
16מזיןרולר קמצוץ
17נהג מזיןמנוע סרוו

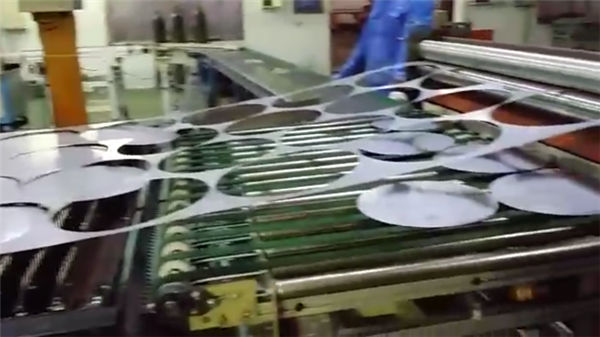

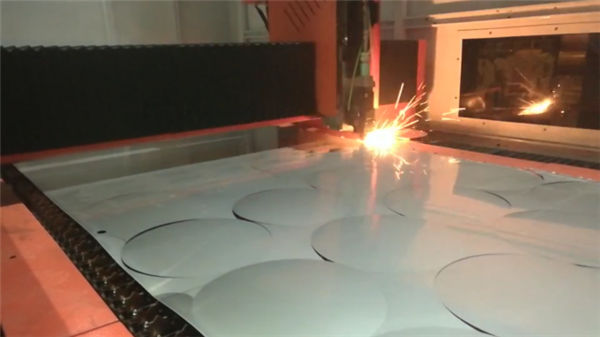

חיתוך דוגמאות: (תמונות מצורפות הן לעיון, אנא צרו איתנו קשר לפרטי וידאו)

חיתוך דוגמאות חיתוך דוגמאות חיתוך דוגמאות

שירות לפני מכירה


1. חיתוך מדגם חינם,
לקבלת חיתוך / בדיקות מדגם בחינם, אנא שלחו לנו את קובץ ה- CAD שלכם, אנו נעשה חיתוך כאן ונעשה וידאו כדי להראות לכם את החיתוך, או לשלוח לכם דוגמא לבדוק איכות חיתוך.
2. עיצוב מכונה מותאם אישית
על פי בקשת הלקוח, אנו עשויים לשנות את המכונה שלנו בהתאם לנוחות הלקוח ויעילות ייצור גבוהה.

שירות לאחר מכירות


א. המכונה תסופק עם סרטוני הדרכה ומדריך למשתמש באנגלית להתקנה, תפעול, תחזוקה וירי תקלות ותמסור מדריך טכני באמצעות דואר אלקטרוני, פקס, טלפון, סקייפ….
אנו מציעים טכנאי לאתר הלקוח להתקנה והדרכה, הלקוח יכסה ויזה, כרטיס, עלות מחיה מקומית.
ג. הלקוח עשוי להגיע למפעל שלנו להכשרה. אנו מציעים הדרכה של התקנה, תפעול, צילום בעיות תקלות ותחזוקה.
במהלך האימונים בסדנה שלנו אנו מציעים הדרכה ועלות מחיה חינם למשך 7 ימים, מגבילים 2 אנשים.

אחריות


א) .1 שנה לכל המכונה (משא ומתן על נזק מעשה ידי אדם.).
b). מקור לייזר לשנתיים אחריות
ג). אספקת תחזוקה לאורך זמן וחלפים
ד) הכשרה חינם לצוותי פעולה. (מהנדס יכול לנסוע לחו"ל הוא משא ומתן.)

שאלות נפוצות


שאלה 1: כיצד אוכל להשיג את המכונה הטובה ביותר עבורי?
אתה יכול לספר לנו את חומר העבודה שלך, עבודת פירוט לפי תמונה או vedio כדי שנוכל לשפוט אם המכונה שלנו יכולה לענות על הצורך שלך או לא. אז נוכל לתת לך את הדגם הטוב ביותר תלוי בניסיון שלנו.

ש 2: זו הפעם הראשונה שאני משתמש במכונה מסוג זה, האם קל לתפעול?
אנו נשלח אליך מדריך וידו באנגלית, זה יכול ללמד אותך כיצד להפעיל את המכונה. אם עדיין אינך יכול ללמוד כיצד להשתמש בו, אנו יכולים לעזור לך באמצעות תוכנת העזרה המקוונת "Teamviewer". אנו יכולים לדבר בטלפון, בדוא"ל או בדרכי יצירת קשר אחרות.

שאלה 3: אם למכונה יש בעיה במקומי, איך אוכל לעשות?
אנו יכולים לשלוח אליך חלקים בחינם בתקופת אחריות אם למכונות יש בעיה כלשהי תחת "שימוש רגיל".

ש 4: האם אתה מסדר משלוחים למכונות?
כן, לקוחות מוערכים יקרים, למחירי FOB או CIF, אנו נארגן את המשלוח עבורך. במחיר EXW, לקוחות צריכים לארגן את המשלוח בעצמם או על ידי סוכניהם.
